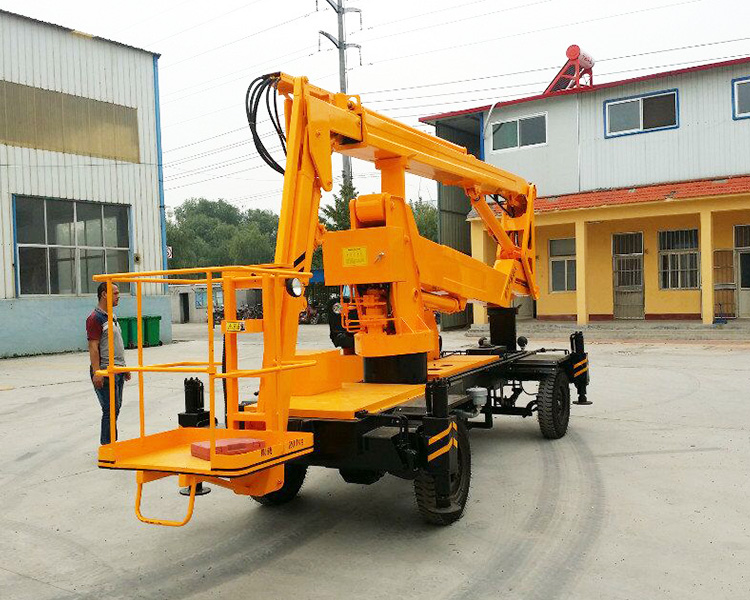

移动式升降机原理

2020-06-11 09:33:45

移动式升降机的液压油由叶片泵形成,以形成一定的压力。 机油滤清器,防爆电磁换向阀,节流阀,液压控制止回阀和平衡阀进入液压缸的下端,使液压缸的活塞向上移动。 举起重物后,从油缸上端返回的油通过防爆电磁换向阀返回到燃油箱,并通过溢流阀调节额定压力,观察压力表读数通过压力表。 气缸的活塞向下移动(两个重物都掉落)。 液压油通过防爆电磁换向阀进入油缸的上端,返回油箱的油通过平衡阀,液压控制单向阀,节流阀和换向阀返回到油箱。 防爆电磁换向阀。 为了使重量平稳地下降,制动器是安全可靠的,在回油路上设置了一个平衡阀,以平衡回路并保持压力,以免重物改变下降速度,并且 节流阀可调节流量,以控制提升速度。 为了使制动器安全可靠,防止事故发生,请增加液压控制止回阀,即液压锁,以确保在液压管路意外爆裂时安全自锁。

移动式升降机易于操作。 向上和向下按钮集中在设备操作箱中。 在开始操作时,为了确保其他人无法操作,我们需要插入钥匙以打开设备的电源; 然后我们可以看到设备分为上升和下降两个按钮,长按该按钮,电梯将上升,下降,释放和停止; 如果电梯晃动严重,请检查四脚支架是否稳定,必须在平坦的地板上进行升降操作。 单人操作时,升降平台上将有操作员。 相同的插入式钥匙可使设备上电,并且可以通过站在平台上自由操作。

升降机


导向机构主要由导向塑料管,导向托架,压缩弹簧,安全塞,导向壳和导向轴组成,是导向机构的一半,并形成有狭缝。 在两个导向塑料管之间,形成提升。 布。 皮带从狭缝中伸出,以防止胶带混淆和引导。 安全塞由导向支架和压缩弹簧支撑。 为了防止压缩弹簧受压后失去稳定性,在安全塞上设计了一个小导杆,并根据表设计了小导杆与弹簧之间的间隙。 悬臂轴被焊接,并且悬臂钩安装在每个末端。 选择回火材料并与箱子下壳体的钩子一起形成三个悬挂点,并通过软支撑杆将立管抬起。 动臂的重量,为了使被举起的人在乘坐过程中感到舒适,两个动臂的动臂倾角参考表列出了水平尺寸的相关数据作为设计参考,并且平衡杆用于保持举升的平衡 设备。 该材料设计为空心管,从而减轻了手臂的整体重量。
